  开云Kaiyun官方网站世界是蓝色的,而不知不觉这个世界将有 40 亿蓝牙设备了。这篇文章,我们将带你一起回顾蓝牙 1.0 到 5.0 的技术变迁,从音频传输、图文传输、视频传输,再到以低功耗为主打的物联网传输。我们还将和你一起梳理,越来越广阔的蓝牙应用的场景。关于

  也许很少有人知道,蓝牙(Bluetooth)一词取自于十世纪丹麦国王哈拉尔的名字 Harald Bluetooth。

  而将「蓝牙」与后来的无线通讯技术标准关联在一起的,是一位来自英特尔工程师Jim Kardach。他在一次无线通讯行业会议上,提议将「Bluetooth」作为无线通讯技术标准的名称。

  ^蓝牙名称的想法来自英特尔的 Jim Kardach,他当时正在阅读有关维京人和哈拉尔国王的历史小说 图源:Nordicsemi

  由于哈拉尔国王以统一了因宗教战争和领土争议而的挪威与丹麦而闻名于世,国王的成就与 Jim Kardach 的理念不谋而合,他希望蓝牙也可以成为统一的通用传输标准——将所有分散的设备与内容互联互通。蓝牙的 LOGO 来自后弗萨克文的符文组合,将哈拉尔国王名字的首字母 H 和 B 拼在一起,成为了今天大家熟知的蓝色徽标。

  当年的人们不会想到,20 年后这个蓝色徽标的应用范围已经远远超出他们所预想的使用场景。从利用无线耳机接收音频,把手柄连接到游戏主机,到使用苹果的「隔空投递」传输文件。蓝牙已经从当初的高科技卖点变成了现在移动设备的标配技术,成为了我们生活中不可或缺的一部分。

  蓝牙的历史实际上要追溯到第二次世界大战。蓝牙的核心是短距离无线电通讯,它的基础来自于跳频扩频(FHSS)技术,由好莱坞女演员 Hedy Lamarr 和钢琴家 George Antheil 在 1942 年 8 月申请的专利上提出。他们从钢琴的按键数量上得到启发,通过使用 88 种不同载波频率的无线电控制鱼雷,由于传输频率是不断跳变的,因此具有一定的保密能力和抗干扰能力。

  起初该项技术并没有引起美方的重视,直到 20 世纪 80 年代才被军方用于战场上的无线通讯系统,跳频扩频(FHSS)技术后来在解决包括蓝牙、WiFi、3G 移动通讯系统在无线数据收发问题上发挥着关键作用。

  蓝牙技术开始于爱立信在 1994 年创制的方案,该方案旨在研究移动电话和其他配件间进行低功耗、低成本无线通信连接的方法。发明者希望为设备间的无线通讯创造一组统一规则(标准化协议),以解决用户间互不兼容的移动电子设备的通信问题,用于替代RS-232 串口通讯标准。

  爱立信发现,解决兼容问题的方法是将各种不同的通信设备通过移动电话接入到蜂窝网上,而这种连接的最后一段就是短距离的无线连接。随着项目的进展,爱立信把大量资源投入到短距离无线通讯技术的研发上。

  1998 年 5 月 20 日,爱立信联合 IBM、英特尔、诺基亚及等 5 家著名厂商成立「特别兴趣小组」(Special Interest Group,SIG),即蓝牙技术联盟的前身,目标是开发一个成本低、效益高、可以在短距离范围内随意无线连接的蓝牙技术标准。当年蓝牙推出 0.7规格开云Kaiyun官方网站,支持 Baseband 与 LMP(Link Manager Protocol)通讯协定两部分。

  1999 年 7 月 26 日正式公布 1.0A 版,确定使用 2.4GHz 频段。和当时流行的红外线技术相比,蓝牙有着更高的传输速度,而且不需要像红外线那样进行接口对接口的连接,所有蓝牙设备基本上只要在有效通讯范围内使用,就可以进行随时连接。

  1999 年下半年,微软、摩托罗拉、三星、朗讯与蓝牙特别小组的五家公司共同发起成立了蓝牙技术推广组织,从而在全球范围内掀起了一股「蓝牙」热潮。

  到 2000 年 4 月,SIG 的成员数已超过 1500,其成长速度超过任何其他的无线联盟。

  早期的蓝牙 1.0 A 和 1.0B 版存在多个问题,有多家厂商指出他们的产品互不兼容。同时,在两个设备「链接」(Handshaking)的过程中,蓝牙硬件的地址(BD_ADDR)会被发送出去,在协议的层面上不能做到匿名,造成泄漏数据的危险。

  因此,当 1.0 版本推出以后,蓝牙并未立即受到广泛的应用。除了当时对应蓝牙功能的电子设备种类少,蓝牙装置也十分昂贵。

  蓝牙 1.1 版正式列入 IEEE 802.15.1 标准,该标准定义了物理层(PHY)和媒体访问控制(MAC)规范,用于设备间的无线Mbps。但因为是早期设计,容易受到同频率之间产品干扰,影响通讯质量。

  蓝牙 1.2 版针对 1.0 版本暴露出的安全性问题,完善了匿名方式,新增屏蔽设备的硬件地址(BD_ADDR)功能,保护用户免受身份嗅探攻击和跟踪,同时向下兼容 1.1 版。此外,还增加了四项新功能:

  AFH(Adaptive Frequency Hopping)适应性跳频技术,减少了蓝牙产品与无线通讯装置之间所产生的干扰问题;

  Faster Connection 快速连接功能,可以缩短重新搜索与再连接的时间,使连接过程更为稳定快速;

  蓝牙 2.0 是 1.2 版本的改良版,新增的 EDR(Enhanced Data Rate)技术通过提高多任务处理和多种蓝牙设备同时运行的能力,使得蓝牙设备的传输率可达 3Mbps。

  同时,EDR 技术通过减少工作负债循环来降低功耗,由于带宽的增加,蓝牙 2.0 增加了连接设备的数量。

  蓝牙 2.1 新增了 SniffSubrating 省电功能,将设备间相互确认的讯号发送时间间隔从旧版的 0.1 秒延长到 0.5 秒左右,从而让蓝牙芯片的工作负载大幅降低。

  支持NFC近场通信,只要将两个内置有 NFC 芯片的蓝牙设备相互靠近,配对密码将通过 NFC 进行传输,无需手动输入。

  蓝牙 3.0 的核心是 AMP(Generic Alternate MAC/PHY),这是一种全新的交替射频技术,允许蓝牙协议栈针对任一任务动态地选择正确射频。

  功耗方面,蓝牙 3.0 引入了 EPC 增强电源控制技术,再辅以 802.11,实际空闲功耗明显降低。

  蓝牙 4.0 是迄今为止第一个蓝牙综合协议规范,将三种规格集成在一起。其中最重要的变化就是 BLE(Bluetooth Low Energy)低功耗功能,提出了低功耗蓝牙、传统蓝牙和高速蓝牙三种模式:

  「高速蓝牙」主攻数据交换与传输;「传统蓝牙」则以信息沟通、设备连接为重点;「低功耗蓝牙」以不需占用太多带宽的设备连接为主,功耗较老版本降低了 90%。

  BLE 前身是 NOKIA 开发的 Wibree 技术,本是作为一项专为移动设备开发的极低功耗的移动无线通信技术,在被 SIG 接纳并规范化之后重命名为 Bluetooth Low Energy(后简称低功耗蓝牙)。这三种协议规范还能够互相组合搭配、从而实现更广泛的应用模式。

  蓝牙 4.0 的芯片模式分为 Single mode 与 Dual mode。Single mode 只能与蓝牙 4.0 互相传输无法向下与 3.0/2.1/2.0 版本兼容;Dual mode 可以向下兼容 3.0/2.1/2.0 版本。前者应用于使用纽扣电池的传感器设备,例如对功耗要求较高的心率检测器和温度计;后者应用于传统蓝牙设备,同时兼顾低功耗的需求。

  此外,蓝牙 4.0 还把蓝牙的传输距离提升到100米以上(低功耗模式条件下)。拥有更快的响应速度,最短可在 3 毫秒内完成连接设置并开始传输数据。更安全的技术,使用 AES-128 CCM 加密算法进行数据包加密和认证。

  蓝牙 4.1 在传输速度和传输范围上变化很小,但在软件方面有着明显的改进。此次更新目的是为了让 Bluetooth Smart 技术最终成为物联网(Internet of Things)发展的核心动力。

  支持与 LTE 无缝协作。当蓝牙与 LTE 无线电信号同时传输数据时,那么蓝牙 4.1 可以自动协调两者的传输信息,以确保协同传输,降低相互干扰。

  允许开发人员和制造商「自定义」蓝牙 4.1 设备的重新连接间隔,为开发人员提供了更高的灵活性和掌控度。

  支持「云同步」。蓝牙 4.1 加入了专用的 IPv6 通道,蓝牙 4.1 设备只需要连接到可以联网的设备(如手机),就可以通过 IPv6 与云端的数据进行同步,满足物联网的应用需求。

  支持「扩展设备」与「中心设备」角色互换。支持蓝牙 4.1 标准的耳机、手表、键鼠,可以不用通过 PC、平板、手机等数据枢纽,实现自主收发数据。例如智能手表和计步器可以绕过智能手机,直接实现对线 的传输速度更加快速,比上代提高了 2.5 倍,因为蓝牙智能(Bluetooth Smart)数据包的容量提高,其可容纳的数据量相当于此前的10倍左右。

  支持 6LoWPAN,6LoWPAN 是一种基于 IPv6 的低速无线 设备可以直接通过 IPv6 和 6LoWPAN 接入互联网。这一技术允许多个蓝牙设备通过一个终端接入互联网或者局域网,这样,大部分智能家居产品可以抛弃相对复杂的 WiFi 连接,改用蓝牙传输,让个人传感器和家庭间的互联更加便捷快速。

  蓝牙 5.0 在低功耗模式下具备更快更远的传输能力,传输速率是蓝牙 4.2 的两倍(速度上限为 2Mbps),有效传输距离是蓝牙 4.2 的四倍(理论上可达 300 米),数据包容量是蓝牙 4.2 的八倍。

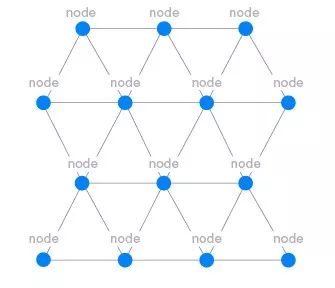

  Mesh 网状网络是一项独立研发的网络技术,它能够将蓝牙设备作为信号中继站,将数据覆盖到非常大的物理区域,兼容蓝牙 4 和 5 系列的协议。传统的蓝牙连接是通过一台设备到另一台设备的「配对」实现的,建立「一对一」或「一对多」的微型网络关系。

  而 Mesh 网络能够使设备实现「多对多」的关系。Mesh 网络中每个设备节点都能发送和接收信息,只要有一个设备连上网关,信息就能够在节点之间被中继,从而让消息传输至比无线电波正常传输距离更远的位置。

  这样,Mesh 网络就可以分布在制造工厂、办公楼、购物中心、商业园区以及更广的场景中,为照明设备、

  自 1998 年来,蓝牙协议已经进行了多次更新,从音频传输、图文传输、视频传输,再到以低功耗为主打的物联网数据传输。一方面维持着蓝牙设备向下兼容性,另一方面蓝牙也正应用于越来越多的物联网设备。

  随着 Low Energy 版蓝牙在功耗和传输效率上的不断提升,Classic 版本自 3.0 后就更新不大。可以预见,未来蓝牙的主要发力点将集中在物联网,而不仅仅局限于移动设备,而 Mesh 网状网络的加入,使得蓝牙自成 IoT 体系成为可能。

  据 SIG 的市场报告预估,到 2018 年底,全球蓝牙设备出货量将多达 40 亿,其中:手机、平板和 PC 今年出货量可达 20 亿,音频和娱乐设备出货量可达 12 亿,全球 86% 出厂的汽车将具备蓝牙功能,智能家居蓝牙设备出货量可达 6.5 亿,智能建筑、智慧城市、智慧

  随着蓝牙 5 技术的出现和蓝牙 mesh 技术的成熟,大大降低了设备之间的长距离、多设备通讯门槛,为未来的 IoT 带来了更大的想象空间。这项 20 年前问世的技术,未来还会焕发出蓬勃的生命力。
