在 Wizard 里右键单击一个项目，从快捷菜单中选择“Edit with Cube…”即可打开 Cube。Cube 生成的代码保存在项目里的

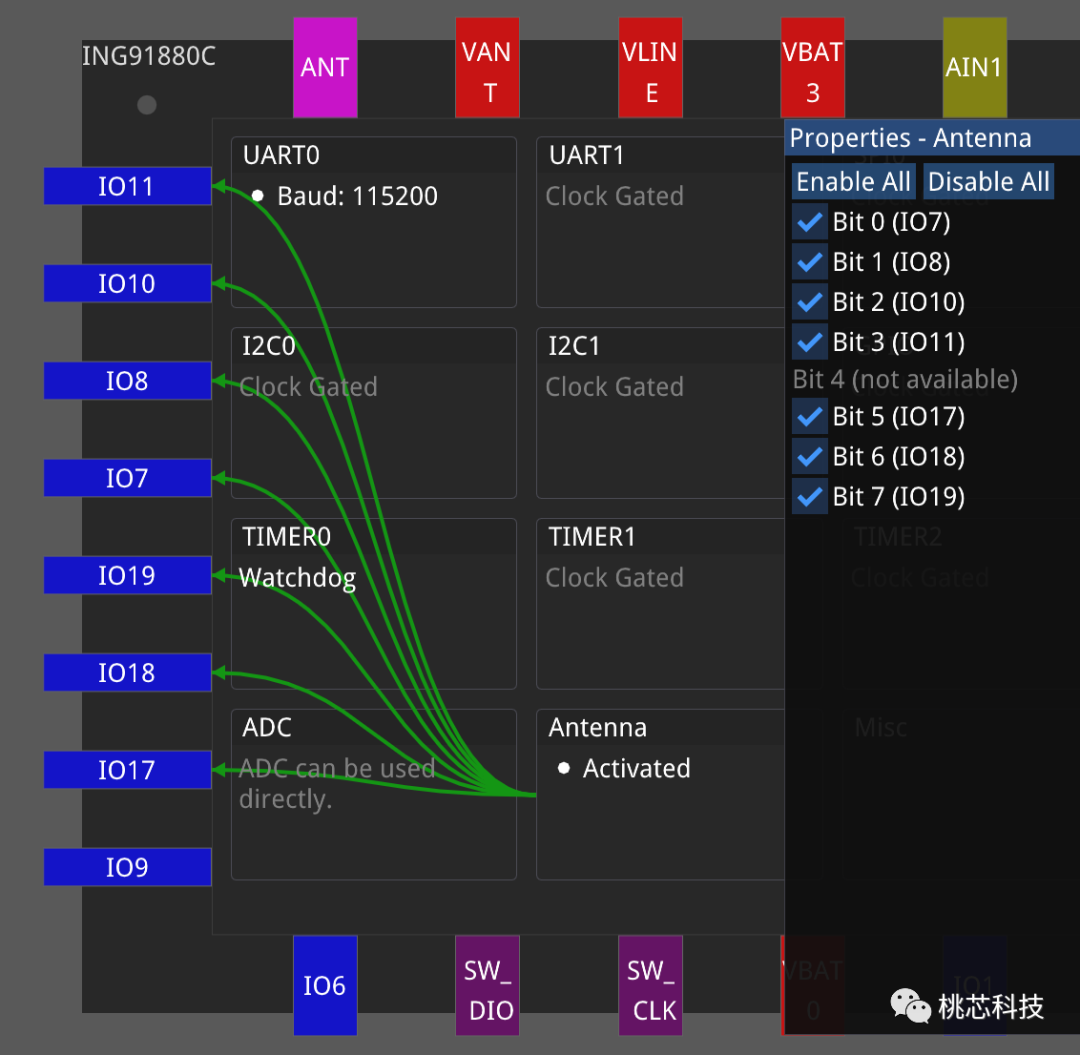

　　比如现在要用 ING91880C 设计一块天线阵，天线开关连哪个 IO 脚？新建一个 ING9188xx 的工程，打开 Cube，将型号选为 ING91880C，点击 Antenna，再点击菜单 Configure，弹出天线开关编辑窗口。点击 Enable All，可以用做天线开关的 IO 脚一目了然：

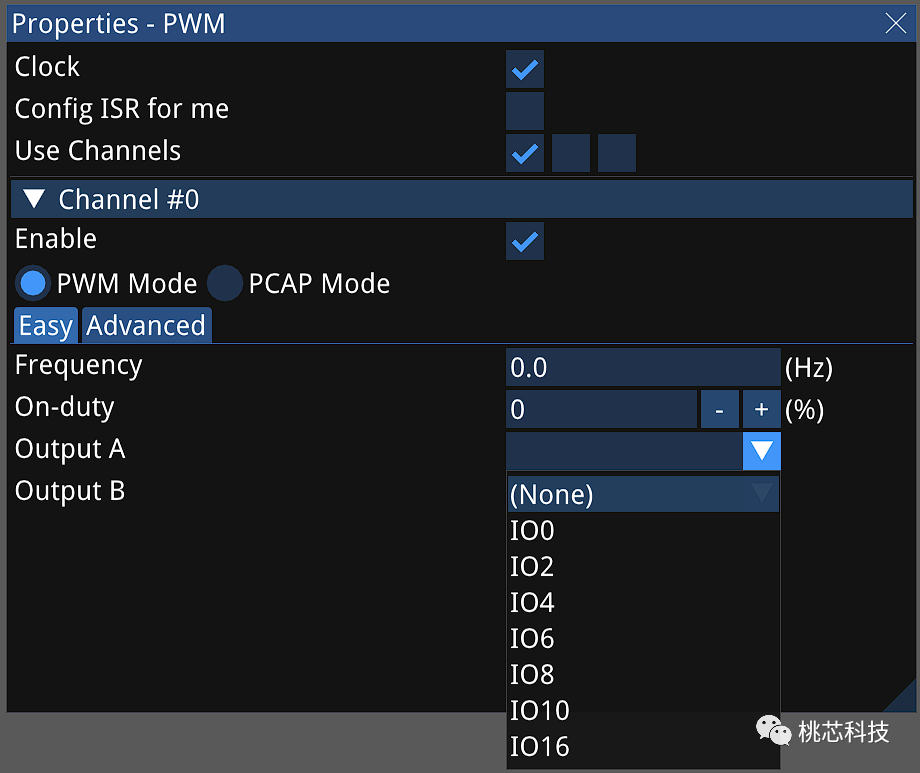

　　比如现在要用 ING91680A 设计一个产品，其中用到LED指示灯开云体育，打算使用 PWM 控制闪烁。可以使用哪个 IO 脚？新建一个 ING9168xx 的工程，打开 Cube，将型号选为 ING91680A，点击 PWM，再点击菜单 Configure，弹出 PWM 编辑窗口。马上就可以直观检查哪些管脚可用作PWM 输出：

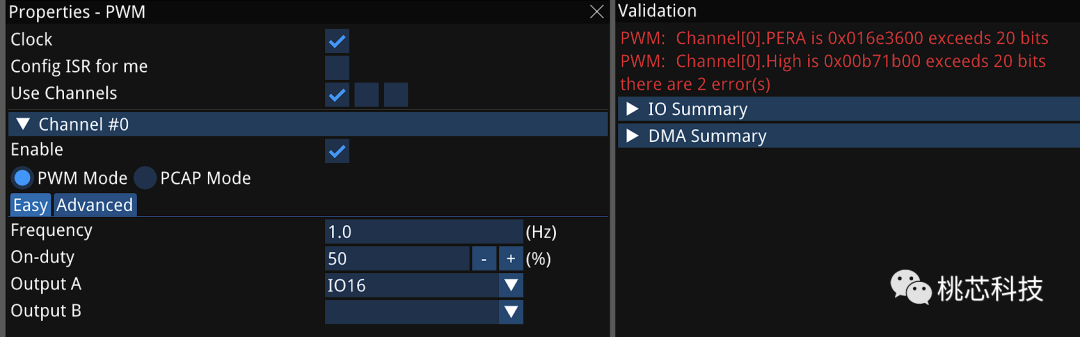

　　软件工程师继续使用 Cube 编辑 PWM。假设软件工程师要使 LED 的初始状态为 1 秒闪烁一次，占用比 50%。在 Easy标签下，分别输入频率 1Hz，占空比 50%，—— 输入数据时回车生效。这时开云体育，从验证窗口内马上可以看到存在两处错误：PWM 的 PERA、HIGH 两个数据都超出范围了， 它们最多支持 20 个比特，即最大为 0xfffff。

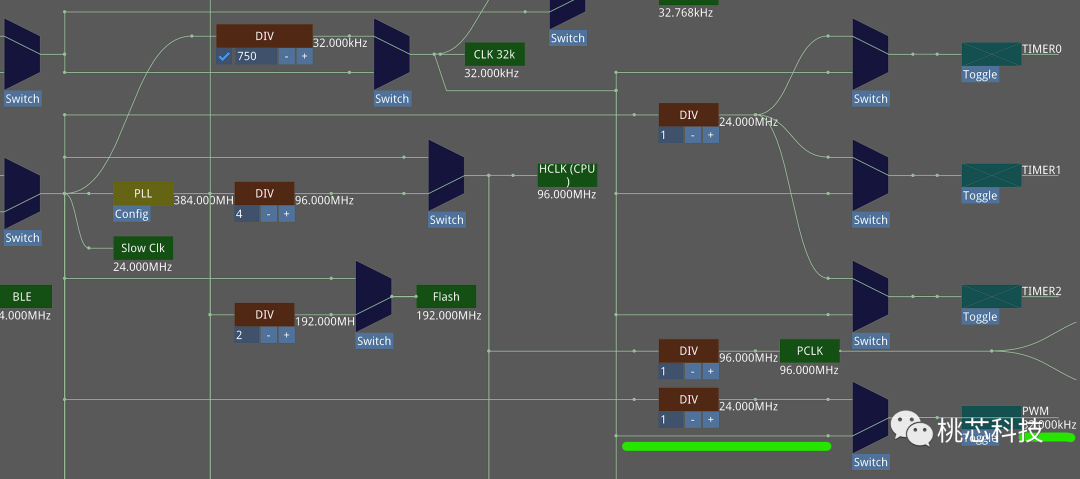

　　由于 PWM 分频比例有限，如果降低 PWM 的工作频率，就能获得更低频的输出。切换到时钟树页面，我们发现 PWM 有两种时钟可选：一为从 Slow Clk 分频，一为使用 CLK 32k。让我们直接使用 CLK 32k。

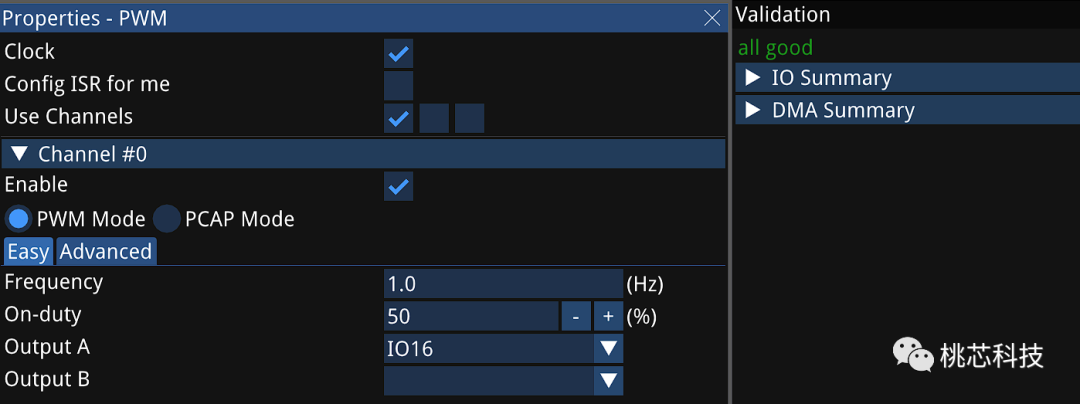

　　回到 PWM 编辑窗口 Channel 0 的 Easy 标签，这时，验证窗口提示一切正常：

　　由于某些原因，PWM 模块另有它用，软件工程师决定改用硬件定时器输出 PWM 波形控制 LED 灯。查阅 PinCtrl 模块的文档可知，万幸，IO 16 可用于硬件定时器 PWM 波形的 A 路输出。

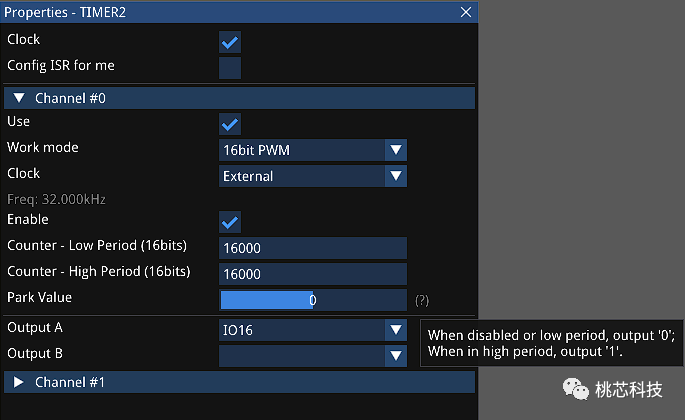

　　选用 TIMER2 的 Channel 0 输出 PWM信号，从编辑窗口发现计数器长度仅用 16 比特，切换到时钟树窗口， 将 TIMER2 的时钟切换为 32k。这样，两个计数数各配为 16000 就可以输出 1 秒为周期，占空比 50% 的 PWM 波形了：

　　这个编辑窗口还出现了一个“陌生”的 “Park Value”，将鼠标移动到 “?” 上可以了解其功能。编译下载程序，Kaiyun官方网即可看到 LED 灯在按要求闪烁。
