，用来统一整合时脉讯号，使高频器件正常工作，如内存的存取资料等。PLL用于振荡器中的反馈技术。 许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步。一般的晶振由于工艺与成本原因，做不到很高的频率，而在需要高频应用时，有相应的器件VCO，实现转成高频，但并不稳定，故利用

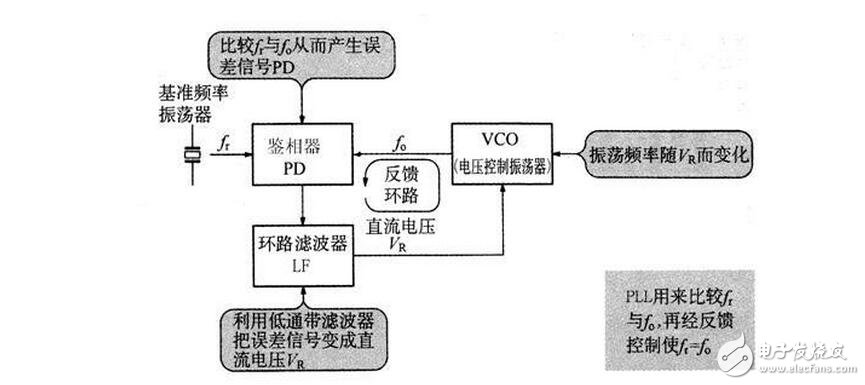

　　（PLL）系统，是由鉴相器（PD），压控荡器（VCO）和低通滤波器（LPF）三个基本电路组成，如图

　　当锁相环路刚开始工作时，其起始时一般都处于失锁状态，由于输入到鉴相器的二路信号之间存在着相位差，鉴相器将输出误差电压来改变压控振荡器的振荡频率，使之与基准信号相一致。锁相环由失锁到锁定的过程，人们称为捕捉过程。系统能捕捉的最大频率范围或最大固有频带称为捕捉带或捕捉范围。

　　当锁相环路锁定后，由于某些原因引起输入信号或压控振荡器频率发生变化，环路可以通过自身的反馈迅速进行调节。结果是VCO的输出频率、相位又被锁定在基准信号参数上，从而又维持了环路的锁定。这个过程人们称为环路的跟踪过程。系统能保持跟踪的最大频率范围或最大固有频带称为同步带或同步范围，或称锁定范围。kaiyun官方下载

　　由此可见，自动频率控制（AFC）电路，在锁定状态下，存在着固定频差。而锁相环路控制（PLL）电路，在锁定状态下，则存在着固定相位差。开yun体育app官方下载虽然锁相环存在着相位差，但它和基准信号之间不存在频差，即输出频率等于输入频率．这也表明，通过锁相环来进行频率控制，可以实现无误差的频率跟踪．其效果远远优于自动频率控制电路。

　　鉴相器是锁相环路中的一个关键单元电路，它负责将两路输入信号进行相位比较，将比较结果从输出端送出。 鉴相器的电路类型很多，最常用的有以下三种电路。

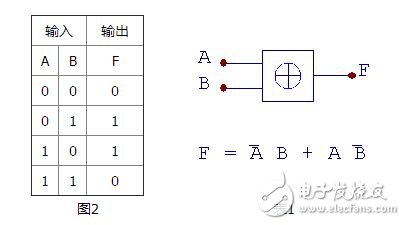

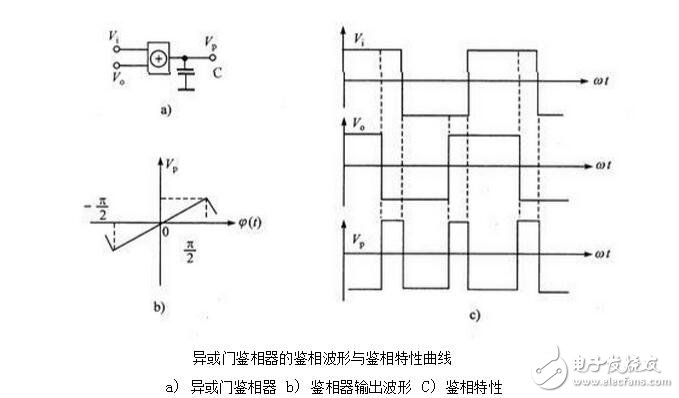

　　（2）异或门鉴相器，这种鉴相器适合两路输入信号均为方波信号的锁相环电路中，所以异或门鉴相器常常应用于数字电路锁相环路中。

　　（3）边沿触发型数字鉴相器，这种鉴相器也属于数字电路型鉴相器，对输入信号要求不严，可以是方波，也可以是矩形脉冲波，这种电路常用于高频数字锁相环路中。

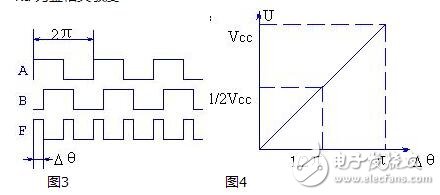

　　从表1可知，如果输入端A和B分别送入占空比为50%的信号波形， 则当两者存在相位差D时，输出端F的波形的占空比与有关，见图3。将F输出波形通过积分器平滑，则积分器输出波形的平均值，它同样与有关，这样，我们就可以利用异或门来进行相位到电压的转换，构成相位检出电路。于是经积分器积分后的平均值（直流分量）为：

　　不同的，有不同的直流分量Vd。与V的关系可用图4来描述。从图中可知，两者呈简单线形关系：

　　2．边沿触发鉴相器 前已述及，异或门相位比较器在使用时要求两个作比较的信号必须是占空比为50%的波形，这就给应用带来了一些不便。而边沿触发鉴相器是通过比较两输入信号的上跳边沿（或下跳边沿）来对信号进行鉴相，对输入信号的占空比不作要求。

　　压控振荡器是振荡频率0受控制电压UF（t）控制的振荡器，即是一种电压频率变换器。VCO的特性可以用瞬时频率0（t）与控制电压UF（t）之间的关系曲线来表示。未加控制电压时（但不能认为就是控制直流电压为0，因控制端电压应是直流电压和控制电压的叠加），VCO的振荡频率，称为自由振荡频率om，或中心频率，在VCO线性控制范围内，kaiyun官方下载其瞬时角频率可表示为：

　　式中，开yun体育app官方下载K0VCO控制特性曲线的斜率，常称为VCO的控制灵敏度，或称压控灵敏度。

　　压控振荡器（VCO）是锁相环（PLL）的被控对象。压控振荡器是一个电压频率变换装置，在环路中作为频率可调振荡器，其振荡频率应随输入控制电压线性地变化。它输出的信号根据锁相环的不同要求，可分为正弦波压控振荡器与非正弦波压控振荡器两大类。

　　正弦波压控振荡器一般由LC点式振荡器与变容二极管组成．它的工作原理与计算公式和电容三点式正弦波振荡器完全一样。由于正弦波VCO受到变容二极管结电容变化范围的限制开云体育，因此一般振荡频率变化范围都不是太大。非正弦波压控振荡器的种类较多，由于它的频率变化范围大，控制线性好，所以应用比较广泛开云体育。这类压控振荡器常见的几种电路有射极定时压控多谐振荡器、积分型施密特压控振荡器、kaiyun官方下载数字门电路压控振荡器。

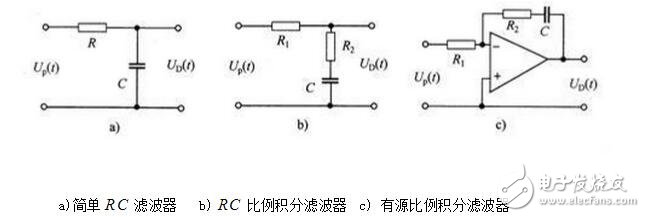

　　图为目前比较常用的三种环路滤波器电路。从图中可以看出，三种电路的复杂程度不一样。第一种简单的RC滤波器所用元件最少，电路也最简单。有源比例积分滤波器，使用 元件最多，电路也比较复杂。

　　但从滤波效果的角度来衡量，有源比例积分滤波器的滤波效果最好，简单RC滤波器滤波效果最差，RC比例积分滤波器的滤波效果介于二者之间。设计电路时，可以根据锁相环路的要求选择不同的环路滤波器。

　　图为锁相环的相位模型。要注意一点，锁相环是一个相位反馈系统，在环路中流通的是相位，而不是电压。开yun体育app官方下载因此研究锁相环的相位模型就可得环路的完整性能。

　　要注意的是上面讨论中的指的是输入信号相位的变化角频率，而不是输入信号本身的角频率。如输入信号是调频信号，则指的是调制信号的角频率而不是载波的角频率。

　　锁相环的输出频率（或VCO的频率）o能跟踪输入频率i的工作状态，称为同步状态，在同步状态下，始终有o = i。在锁相环保持同步的条件下，输入频率i的最大变化范围，称为同步带宽，用DH 表示。超出此范围，环路则失锁。
